Technische gegevens
|
Draadafmeting |
|
M1×0,2 |
|
Coating |
|
TiN |
|
Draadsoort |
|
MF-LH |
|
Flankhoek |
|
60 graden |
|
Snijmateriaal |
|
HSS E |
|
Norm |
|
DIN 371 |
|
Schroefdraadnorm |
|
DIN 13 |
|
Tolerantieklasse |
|
ISO 1 4H; ISO 1X 4HX; ISO 2 6H; ISO 2X 6HX; 6H +0,05; 6H +0,10; 6H +0,20; ISO 3 6G; ISO 3X 6GX; 7H; 7HX; 7G; 7GX |
|
Aansnijdingsvorm |
|
B |
|
Schacht |
|
Cilinderschacht met h9 |
|
Inwendige koeling |
|
nee |
|
Toepassing bij boringtype |
|
tot 3×D bij doorlopend gat |
|
Snijrichting |
|
links |
|
Draadspoed |
|
0,2 mm |
|
Totale lengte L |
|
40 mm |
|
Schacht-⌀ Ds |
|
2,5 mm |
|
Schacht-vierkant □ |
|
2,1 mm |
|
Kerngat-⌀ |
|
0,8 mm |
|
Schroefdraad-⌀ |
|
1 mm |
|
Type schroefdraadgereedschap |
|
Machinetap voor de conventionele bewerking |
|
Aantal spaangroeven |
|
2 |
|
Gekleurde ring |
|
zonder |
|
Aantal snijkanten Z |
|
2 |
|
Draaddiepte |
|
3 mm |
|
Producttype |
|
Tap |

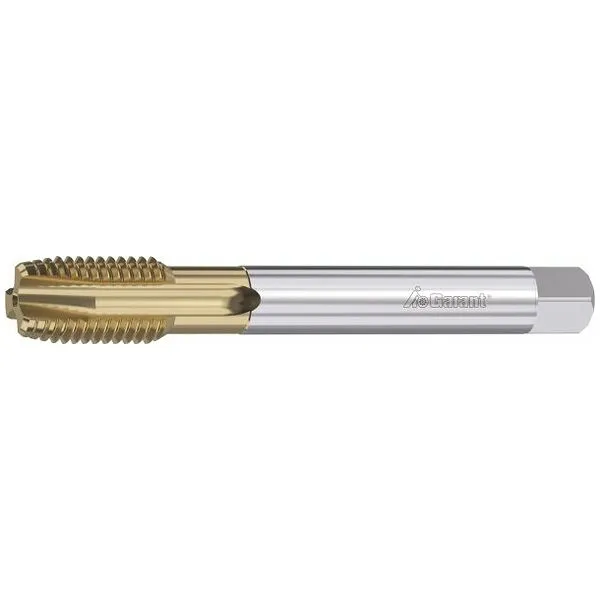

GARANT Linkse draad machinetap voor doorlopende gaten, TiN, MF: M1X0,2
